| 브랜드 이름 | LEICHMAN |
| 모델 번호 | GMC-3020 |

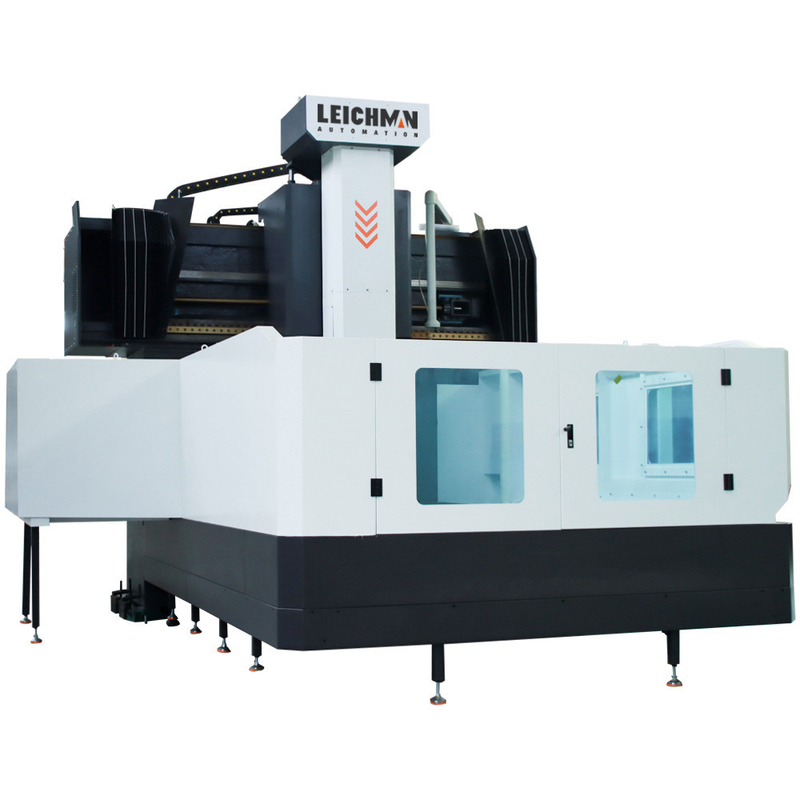

1050mm 거리 GMC-3020 갠트리 머시닝 센터
일반 갠트리 머시닝 센터는 강력한 강성, 대칭 구조, 높은 안정성 등을 가지고 있으며, 유한 요소 분석을 통해 기본 구성 요소의 구조를 최적화하여 제품의 동적 성능을 향상시키고, 고효율 및 고정밀 가공의 완벽한 조합을 실현합니다. 큰 토크는 선박, 야금, 석유 화학, 광산 기계, 전력 에너지, 플라스틱 기계, 엔지니어링 기계, 중장비 및 기타 대형 중장비 가공 분야에 적합합니다.
| 기계 유형 | 단위 | GMC1811 | GMC2013 | GMC2016 | GMC2518 | GMC2520 | GMC3018 | GMC3020 | GMC3022 | GMC4018 | GMC4020 |
| X축 이동 거리 | mm | 1800 | 2000 | 2100 | 2500 | 2500 | 3000 | 3000 | 3000 | 4000 | 4100 |
| Y축 이동 거리 | mm | 1100 | 1300 | 1630 | 1800 | 2000 | 1800 | 2000 | 2200 | 1800 | 2000 |
| Z축 이동 거리 | mm | 800 | 670 | 700 | 850 | 850 | 850 | 850 | 1050 | 700 | 1000 |
| 스핀들 노즈에서 테이블 표면까지의 거리 | mm | 150-950 | 140-810 | 150-850 | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| 갠트리 도어 폭 | mm | 1100 | 1300 | 1650 | 1800 | 2000 | 1800 | 2000 | 2200 | 1850 | 2000 |
| 작업대 | |||||||||||
| 테이블 크기(X축) | mm | 1800 | 2000 | 2200 | 2500 | 2500 | 3000 | 3000 | 3000 | 4100 | 4000 |
| 테이블 크기(Y축) | mm | 900 | 1000 | 1400 | 1500 | 1700 | 1600 | 1600 | 2000 | 1600 | 1800 |
| T-슬롯 | mm | 5-22-165 | 5-18-175 | 7-22-170 | 9-22-185 | 9-22-185 | 9-22-185 | 9-22-185 | 9-22-185 | 5-18-140 | 9-28-185 |
| 최대 테이블 적재 용량 | kg | 4000 | 4000 | 4000 | 6000 | 6000 | 4000 | 8000 | 14000 | 7000 | 14000 |
| 스핀들 | |||||||||||
| 스핀들 속도(벨트 타입) | rpm | 8000 | 8000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 스핀들 모터 | kw | 15 | 15 | 15/18.5 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 22/26 |
| 스핀들 보어 테이퍼 | BT50-155 | BT50-155 | BT40/50 | BT40/50 | BT50 | BT50 | BT50-190 | BT50-190 | BT50 | BT50-190 | |
| 이송 | |||||||||||
| 3축 모터 | 3축 직접 연결 | X축 감속기 YZ축 직접 연결 타입 | |||||||||
| X Y Z축 급속 이동 | m/min | 15/15/12 | 15/15/12 | 15/15/12 | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/10 | 10/10/10 | 12/12/12 | 10/10/10 |
| 공구 매거진 | |||||||||||
| 공구 수 | pcs | 나이프 암 타입 24 | |||||||||
| 기계 크기 | |||||||||||
| 기계 길이 | mm | 4680 | 6000 | 6000 | 6800 | 6800 | 7500 | 7500 | 7500 | 10650 | 10650 |
| 기계 폭 | mm | 3300 | 3550 | 3800 | 4200 | 4600 | 4200 | 4600 | 4600 | 2850 | 4500 |
| 기계 높이 | mm | 4200 | 4200 | 4350 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 5100 |
| 기계 중량 | kg | 11000 | 12000 | 17000 | 17000 | 23000 | 19000 | 27000 | 32000 | 28000 | 27000 |
주요 구성
1, 대만 HIWIN/PMI 롤러 선형 가이드 레일
2, 3축은 대만 HIWIN/PMI/THK-C3 클래스 리드 스크류를 채택합니다.
3, 3축은 P4 클래스 베어링을 채택합니다.
4, X축은 강판 쉴드를 사용하고, Y축은 오르간 타입 쉴드를 사용합니다.
5, 고성능, 고강성, 고안정성 스핀들
6, 정변위 오일 펌프
7, 질소 밸런싱 실린더(균형 무게)
8, 공구 상자 및 조정 도구
1, Z축 고압 또는 유압 질소 밸런싱 실린더
2, 독일 ZF 기어 박스
3, 190-6000rpm 중앙 물 배출구 스핀들
4, 대만 직접 연결 스핀들
5, BT50 체인 타입 공구 매거진 aixs 경화 가이드
6, 수직 기둥 높이 증가
|
|
|
| 공작 기계는 대만 암 타입 공구 매거진을 사용하여 공구 교환 속도가 빠르고 유지 보수 확률이 낮습니다. | 이 기계는 고정밀도와 안정적인 작동을 위해 대만 정밀 스핀들 유닛을 채택합니다. |
